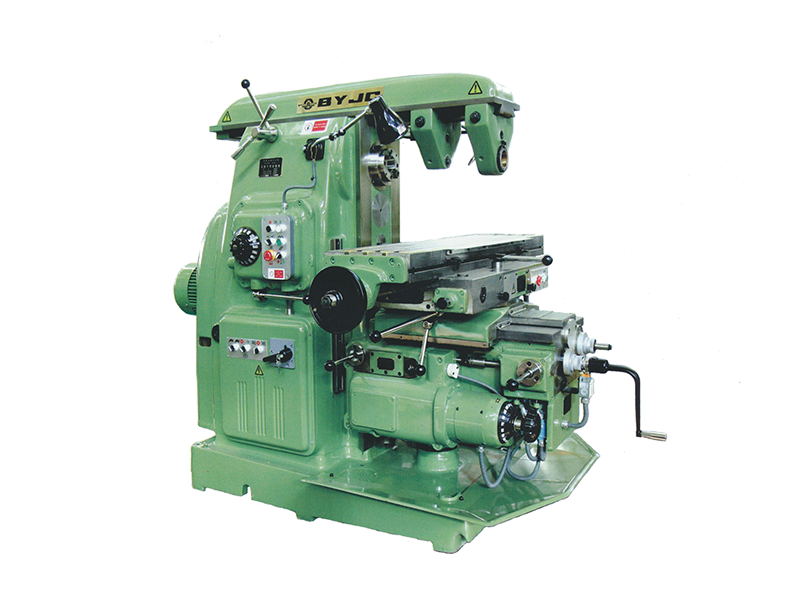

工作臺

Working table

工作面積（寬×長）Working surface(W×L)

mm

320×1250

最大承載重量Max. load weight

Kg

500

最大回轉角  Max.swivel angle

deg

±45

T型槽數  No.of T-slots

3

T型槽寬度  Width of T-slots

mm

18

T型槽間距Distance between T-slots

mm

70

工作臺中央T形槽中心至床身垂直導軌面距離最小/最大

Min. /max. distance from middle of the center T-slot on table to vertical guideway surface of column

mm

215/470

最大水平托力Max. horizontal towing force

N

15000

行程

Travel

X向（工作臺縱向）手動/機動

X-axis(Table longitudinal) (manual/auto)

mm

700/680

Y向（工作臺橫向）手動/機動

Z-axis( Table transverse ) (manual/auto)

mm

255/240

Z向（工作臺垂向）手動/機動

Y-axis( Table vertical ) (manual/auto)

mm

320/300

主軸

Spindle

轉速Speeds

r/min

30～1500

轉速級數

Spindle speed range

級

Step

18

主軸端部Spindle nose

ISO.NO.50

主軸軸線至懸梁底面距離Distance from spindle axis to over beam surface

mm

155

主軸軸線至工作臺面距離

Distance from spindle axis to working surface

mm

30～350

最大扭矩Max. torque

N·m

800

進給

Feed

切削進給速度

Cutting feed rate

mm/min

X,Y:23.5～1180

Z:  8～394

快速移動速度

Rapid feed rate

mm/min

X,Y:2300

Z:  770

電機

Motor

主軸電機功率Power of spindle motor

KW

7.5

進給電機功率Power of feed motor

KW

1.5

其他

Other

機床外形尺寸（長×寬×高）

Machine overall dimension (L×W×H)

mm

2294×1770×1665

機床重量Machine mass

kg

2850
